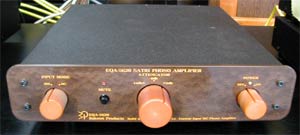

ＥＱＡ−５６２０は、低雑音のＡＣ電源を搭載しました。また、どのようなカートリッジでも使えるように、ＭＭ，ＭＣの切り替えを付け、ゲインも３段階にコントロールできるようにしました。また、カートリッジ交換など、どうしても、大きなノイズが出る時に使用するミューティングスイッチを設け、スイッチ操作の時には自動的にミューティングが入るようになっています。出力は同時出力が可能な電圧出力と、電流出力のＳＡＴＲＩ−ＬＩＮＫ出力があります。
１．ＡＭＰ−５５１１ＭＫ２で好評であったＳＡＴＲＩ回路Ｖ６．２の発展 回路Ｖ６．３を搭載。Ａ級動作。更にＳＡＴＲＩ回路Ｖ7.2追加。 ２．ロータリースイッチにセイデン製の高級スイッチを使用。 ３．電源に超低雑音のディスクリート電源を使用。 ４．コンデンサはオールＯＳ−ＣＯＮです。 ５．ゲイン切り替えはＥＱＡ−５６２０のＡＴＴ式ではなく、直接ゲインを変化させる方式ですので、ダイナミックレンジの拡大が可能。 ６．ゲインをＲＩＡＡカーブと同じように変化させる方式を開発しＳ/Ｎとダイナミックレンジを改善。 ７．ＲＩＡＡ素子には超精密抵抗と、超低損失コンデンサを採用し、情報量を格段にアップ。 ８．出力回路と電圧増幅段を別電源にしますので、ダイナミックレンジの拡大と混変調歪の減少を実現。 ９．電圧入力のバッファーの精度を上げるためコンプリメンタリ低電流負荷Ｊ−ＦＥＴバッファを採用。 １０．６００ＶＡのトランスを使った別電源により、圧倒的なノイズの減少、低域の精度が向上。
| ||||||||||||||||||||||||||||
